Модели оптических скалывателей Fujikura

Скалыватели используются для обрезки концов оптических волокон. Этот инструмент позволяет создавать ровные срезы, таким образом, обеспечивая отличное соединение. Известно, что сращивание волокон требует наличия у торцов ровной прямоугольной формы. Если концы будут иметь всевозможные повреждения или шершавую поверхность, то добиться соединения без потерь не удастся.

При использовании ножа или самого острого лезвия, избежать повреждений и зазубрин на поверхности торцов оптических волокон не получится. Пусть даже это будет очень хорошо заточенный тесак, он не сможет справиться с этой задачей идеально. Именно поэтому используются специальные инструменты – скалыватели. Они обеспечивают отличный срез стекла, тем самым позволяют сваривать волокна без проблем. В данной статье мы рассмотрим различные модели скалывателей, от самых первых, до новейших – поговорим о скалывателе Fujikura CT50.

Устаревшие модели скалывателей

Самые ранние скалыватели были очень простыми и примитивными. Конструкция первой модели состояла из двух ручек и наконечника-резца. Однако такой инструмент не мог справиться со сколом – он обеспечивал только создание засечки, волокно обламывалось изломом. Соответственно, качество соединения в данном случае оставляло желать лучшего.

Чтобы улучшить этот процесс, ручки-скалыватели усовершенствовали в модели типа прищепки. Они обеспечивали создание скола одномодовых и многомодовых волокон скорее и проще. Но и здесь были свои трудности. Чтобы осуществить скол необходимого качества, мастерам требовалось приложить немало усилий и умений. Вес такого инструмента значительно отличался от предыдущего – он был легче, компактнее и в целом удобнее в использовании.

Современные скалыватели

Современные модели сильно отличаются от тех, что использовали еще несколько лет назад. Сегодня скалыватель представляет собой конструкцию с алмазным или вольфрамовым лезвием в форме круга. В настоящее время такие инструменты сильно облегчают работу мастеров и экономят время, так как отличаются надежностью, компактностью, эргономичностью и доступной стоимостью.

Рассмотрим несколько популярных моделей скалывателей японского производителя Fujikura:

• CT-30A. Этот инструмент имеет небольшую погрешность угла скола – около половины градуса. Работа осуществляется в режиме автоматики – обрезки собираются в специальный отсек. Лезвие рассчитано на создание 48 тысяч сколов. Это очень долговечный, удобный и надежный инструмент, используется для проведения большого объема работ.
• CT-06A. Также как и предыдущая модель, эта выдает незначительную погрешность в 0,5 градусов. Режим работы – полуавтоматика. Этот скалыватель в два раза дешевле, чем предыдущий. Но и производительность его ниже – в основном его применяют при проведении небольшого объема работ.
• CT-02. Эта модель отличается самой низкой ценой, поэтому и погрешность у нее выше, чем у двух вышеописанных, составляет один градус. Лезвие имеет невысокий ресурс работы – около тысячи сколов. Такой скалыватель идеально подойдет в тех случаях, когда необходим малый объем работ при механическом соединении волокон.

Удобство всех вышеперечисленных моделей заключается в возможности самостоятельно замены лезвия после истечения ресурса.

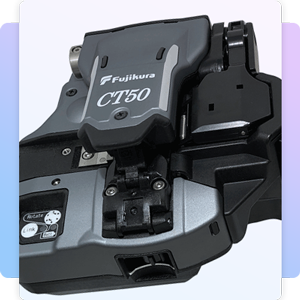

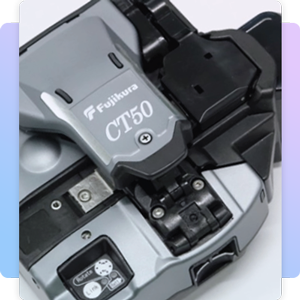

Новый скалыватель Fujikura CT50

Последней моделью японской компании Fujikura является скалыватель CT50. Это самый современный инструмент для обрезки оптоволокна на данный момент. Он отличается более высокими показателями производительности ножа – 60 тысяч сколов (ресурс отображается на удобном дисплее инструмента). Кстати, регулировка лезвия теперь занимает намного меньше времени. Положение ножа меняется легко и просто – автоматически, с помощью Bluetooth соединения с аппаратом сварки.

Еще одно преимущество заключается в наличии надежной системы защиты от ударов при падении. Также плюсом является и то, что в данной модели увеличен угол открытия рычага, поэтому укладка волокна стала еще проще. Все рабочие узлы в корпусе инструмента надежно защищены от попадания влаги и пыли.
